1. Beschreibung
Die Swimlane / die Swimlane-Darstellung / das Swimlane-Diagramm wird zur Visualisierung von Prozessen eingesetzt, bei denen eine Zuordnung zu beteiligten Personen oder Organisationseinheiten vorgenommen wird.
Zum Begriff Swimlane führt die Wikipedia aus /#Wiki-Swimlane/:
“Eine Swimlane (zu Deutsch: Schwimmbahn) ist ein in Flussdiagrammen verwendetes Element zur visuellen Darstellung von Teilprozessen eines Geschäftsprozesses. Ein Swimlane-Diagramm (auch Swimlane-Prozessdarstellung) besteht aus sogenannten Pools und Swimlanes; ein Pool repräsentiert oft Organisationen. Innerhalb eines Pools werden die an einem Prozess beteiligten Bereiche wie Personen, Gruppen, Abteilungen, Systeme oder Teilprozesse als “Schwimmbahnen” dargestellt; die durchzuführenden Tätigkeiten werden in Prozesskästchen innerhalb dieser Swimlanes platziert. Swimlanes können sowohl waagerecht als auch senkrecht angeordnet werden. Sie bilden die Funktions- bzw. Verantwortungsbereiche der Akteure ab.”
Die Wikipedia schreibt zur Swimlane /#Wiki-Swimlane‑e/:
“A swimlane (as in swimlane diagram) is used in process flow diagrams, or flowcharts, that visually distinguishes job sharing and responsibilities for sub-processes of a business process. Swimlanes may be arranged either horizontally or vertically.“
Eigene Übersetzung:
“Eine Swimlane (oder ein Swimlane-Diagram) wird in Prozessablaufdiagrammen oder Flussdiagrammen verwendet, um die Aufgabenteilung und die Zuständigkeiten für Teilprozesse eines Geschäftsprozesses → visuell darzustellen. Swimlanes können entweder horizontal oder vertikal angeordnet sein.”
Zur Schreib- und Sprechweise:
In diesem Beitrag werden die Begriffe “Swimlane-Diagramm” und “Swimlane-Darstellung” synonym verwendet, wobei Swimlane-Diagramm bevorzugt wird. Die verwendete Schreibweise ist immer mit Bindestrich und Großbuchstaben.
In Abbildung 1.1 ist eine Swimlane, die einen Prozess visualisiert, dargestellt. Es sind 5 Teilnehmer an dem Prozess beteiligt, die jeweils durch eine eigene Bahn visualisiert werden. Der Prozess umfasst neben dem Start- und dem Endknoten nur wenige Elemente und wird durch ein → Flussdiagramm dargestellt. Generell können jedoch “alle üblichen” Elemente der verwendeten Notation genutzt werden

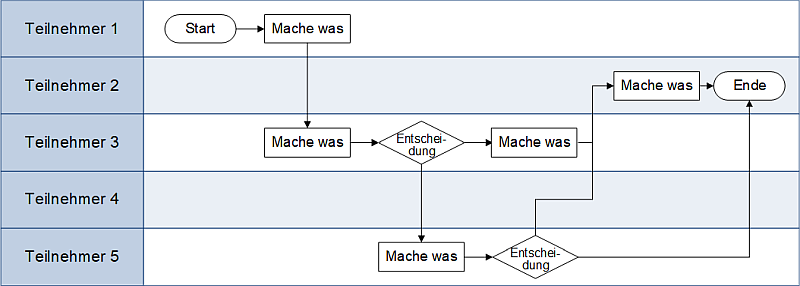

Abbildung 1.1: Das Swimlane-Diagramm (Minimalform)
Ein Swimlane-Diagramm hat typischerweise eine horizontale Bahnenanordnung. Ein eine vertikale Bahnenabordnung ist in Abbildung 1.2 zu sehen. Dabei ist der Prozess derselbe, der in Abbildung 1.1 dargestellt ist.

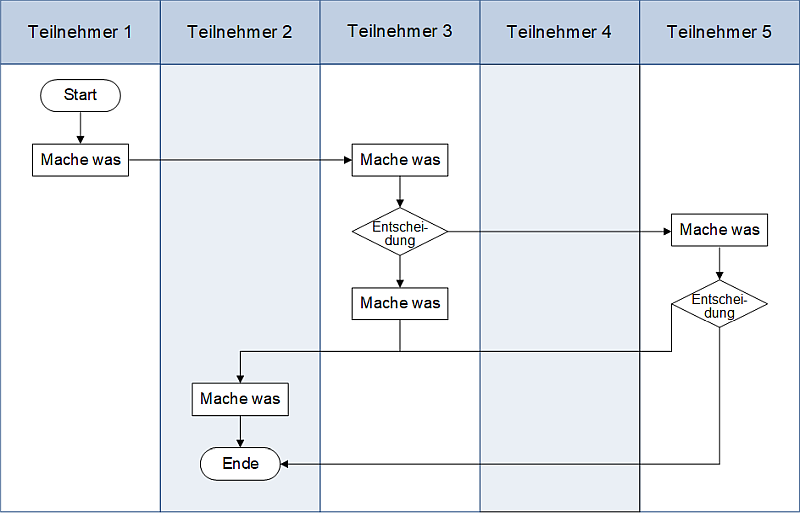

Abbildung 1.2: Das Swimlane-Diagramm mit vertikalen Bahnen (Minimalform)
Zusätzlich kann eine Swimlane auch zeitliche oder logische Abschnitte erfassen: Diese werden in Abbildung 1.3 Phasen genannt.

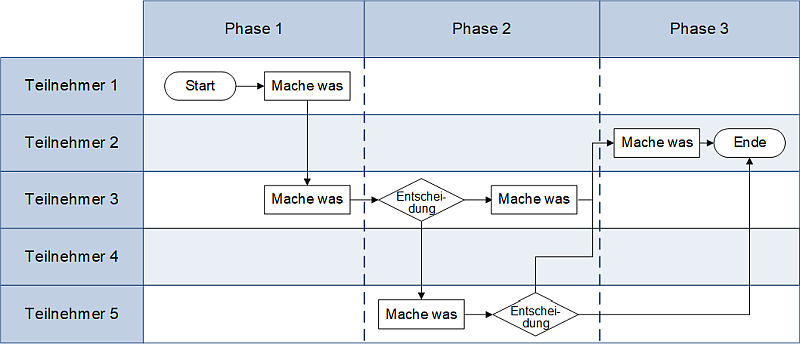

Abbildung 1.3: Das Swimlane-Diagramm mit Zuordnungen (Minimalform)
2. Anmerkungen und Varianten
Eine Swimlane kann mit vertikalen oder mit horizontalen Bahnen ausgeführt werden, beide Anordnungen sich gleichwertig. Zur Verdeutlichung, was abgebildet wird, können Überschriften hinzugefügt werden (Abbildung 2.1).

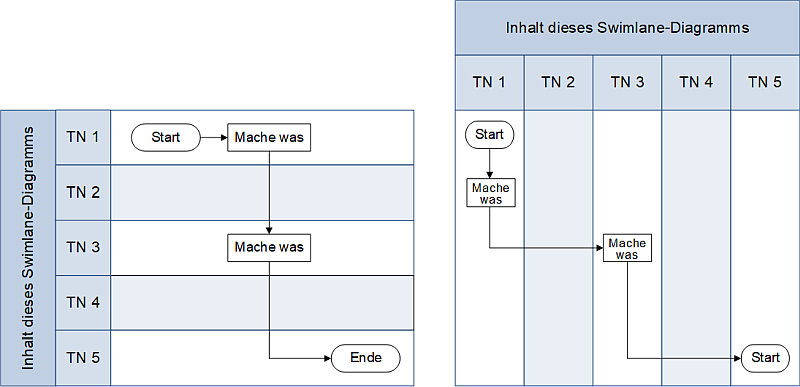

Abbildung 2.1: Das Swimlane-Diagramm: Varianten mit Überschriften
Weitere Anmerkungen:
- Farben haben bei dem Swimlane-Diagramm keine inhaltliche Bedeutung
- Zur besseren Visualisierung können einzelnen Bahnen mit alternierenden Farben versehen werden, wobei in der Regel weiß und eine helle Farbe genutzt werden
3. Einsatz
Die Verwendung des Swimlane-Diagramms ist nicht auf → Geschäftsprozesse beschränkt, auch wenn sie dort besonders eingesetzt wird.
Beispiele für den Einsatz das Swimlane-Diagramm sind:
- Darstellung von Geschäftsprozessen
- Die → Prozesslandkarte
- Darstellung von Projektmanagementprozessen
- Verwendung beim → Kanban-Board
Einige dieser Swimlane-Diagramme werden in diesem Kapitel beschrieben.
3.1 Darstellung von Geschäftsprozessen
Bei der Darstellung von Geschäftsprozessen kommt häufig die BPMN (Business Process Model and Notation) zum Einsatz. In Abbildung 3.1 ist als einfaches Beispiel ein Prozess “Stelle ausschreiben” zu sehen. Dabei sind die zwei Abteilungen “Fachabteilung” und “Personalabteilung” beteiligt, der Prozess startet mit der Feststellung, dass ein Mitarbeiter benötigt wird und endet damit, dass die Stelle ausgeschrieben ist.

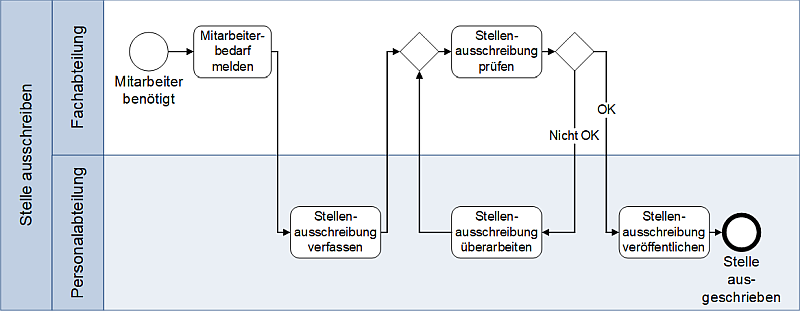

Abbildung 3.1: Geschäftsprozess-Beispiel: Stellenausschreibung (aus /Allweyer20/)
3.2 Die Prozesslandkarte
Um eine übergeordnete Sicht auf die Prozesse eines Unternehmens oder einer Organisation zu gewinnen, kann eine Prozesslandkarte eingesetzt werden. Dabei wird zwischen Führungsprozesse (Kürzel: FP), Leistungsprozesse (Kürzel: LP) und Unterstützungsprozesse (Kürzel: UP) unterschieden (Abbildung 3.2).
Abbildung 3.2: Die Prozesslandkarte (schematisch, einfach)
3.3 Darstellung von Projektmanagementprozessen
In Abbildung 3.3 ist die Prozessgruppe (der Prozess) Initiating aus der ISO 21500:2012 mit seinen drei Prozessen in Form einer Swimlane-Darstellung wiedergegeben.
Abbildung 3.3: Die Prozessdarstellung im → Projektmanagement; hier: Initiating nach ISO 21500:2012
3.4 Swimlanes beim Kanban-Board
Bei Kanban-Boards können ebenfalls Swimlanes zum Einsatz kommen. Diese bilden dann “Service-Klassen” ab, in Abbildung 3.4 sind das “→ Feature”, “→ Change Request”, “Bugs” und “Expedite”.
Abbildung 3.4: Das → Kanban-Board mit Serviceklassen
4. Auch zu finden in
Das Swimlane-Diagramm ist in folgenden → Präsentationen, Büchern und Weblinks zu finden.
4.1 Eigene Präsentationen
- -
4.2 Literatur
- /Allweyer20/ Thomas Allweyer: BPMN 2.0 – Business Process Model and Notation. Einführung in den → Standard für die Geschäftsprozessmodellierung, Books on Demand, Norderstedt 4. Auflage 2020, ISBN 978–3‑7504–3526‑1
- /Gadatsch25/ Andreas Gadatsch: Grundkurs Geschäftsprozess-Management. Analyse, Modellierung, Optimierung und Controlling von Prozessen, Springer Fachmedien, Wiesbaden 11. Auflage 2025, ISBN 978–3‑658–48273‑2
4.3 Weblinks
- /#Wiki-Swimlane/ Swimlane in der deutschen Wikipedia
